Um erro recorrente em empreendimentos na Região Metropolitana do Recife é tratar a sismicidade local como desprezível, ignorando que Jaboatão dos Guararapes está sobre a borda da Bacia Sedimentar Pernambuco-Paraíba, onde falhas geológicas regionais geram microtremores registrados pela RSBR. O equívoco de optar por uma fundação convencional sem projeto de isolamento sísmico de base expõe estruturas a esforços acumulativos que degradam pilares e juntas muito antes do previsto. Nosso laboratório executa o dimensionamento dos dispositivos elastoméricos e de pêndulo de atrito conforme a NBR 15421, integrando a refração sísmica para mapear o contato entre o embasamento cristalino e os sedimentos. Em zonas de mangue aterrado, complementamos com o ensaio CPT para verificar camadas compressíveis que amplificam ondas cisalhantes antes da instalação dos isoladores.
O isolamento sísmico em Jaboatão é uma decisão de projeto que desacopla a estrutura dos pacotes de argila mole das várzeas, controlando deslocamentos sem depender apenas da capacidade portante do solo.
Abordagem e escopo
Contexto geotécnico local
O clima tropical úmido do litoral pernambucano, com precipitações que superam 2.000 mm anuais concentradas entre abril e julho, contrasta com a estação seca e impõe um regime de variação do lençol freático que afeta diretamente a rigidez das argilas de suporte dos isoladores. Em Jaboatão dos Guararapes, a elevação sazonal do NA pode reduzir em até 30% a tensão efetiva nas camadas superficiais de fundação, alterando o período natural do solo e, por consequência, a eficiência do isolamento sísmico de base se o projeto não considerar essa flutuação. O risco mais severo aparece nos aterros sobre manguezais da bacia do rio Jaboatão: a decomposição anaeróbica da matéria orgânica gera recalques contínuos que podem inclinar os isoladores elastoméricos, travando o mecanismo de deslizamento e transferindo forças sísmicas não previstas para a superestrutura. Nossos procedimentos incluem simulações com o histórico de precipitação da estação Curado (código ANA 00834004) para modelar o acoplamento hidromecânico e prescrever sistemas de drenagem periférica que estabilizem o NA em torno dos pêndulos de atrito.
Normas técnicas vigentes
ABNT NBR 15421:2022 – Projeto de estruturas resistentes a sismos – Procedimento, ABNT NBR 6122:2022 – Projeto e execução de fundações, ABNT NBR 16843:2020 – Ensaio de vibração ambiental em estruturas, ABNT NBR 15575-2:2013 – Edificações habitacionais – Desempenho – Parte 2: Estruturas, Eurocódigo 8 (EN 1998-1:2004) – referência complementar para isoladores LRB
Serviços técnicos associados

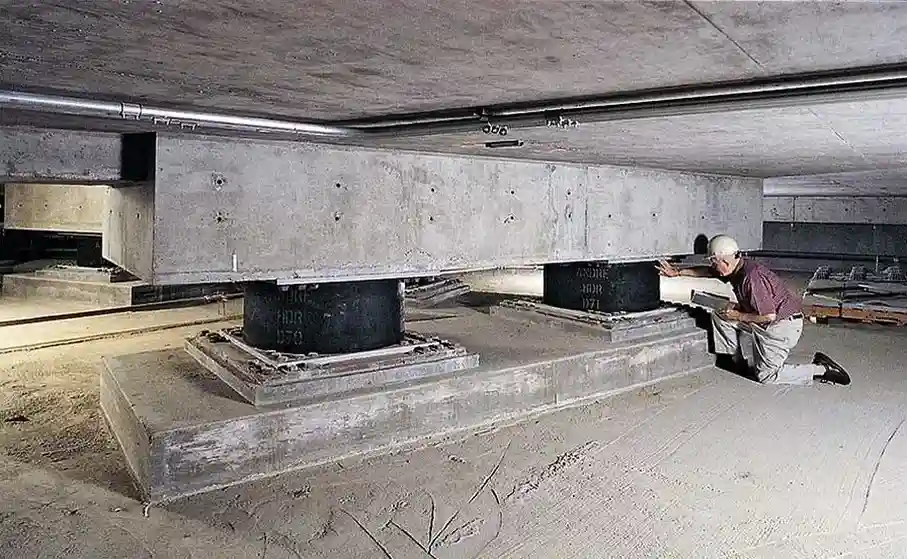

Dimensionamento de isoladores LRB e LDR
Calculamos a rigidez horizontal pós-fluência, o diâmetro do núcleo de chumbo e a espessura das camadas de elastômero para atender ao deslocamento de projeto definido pelo hazard sísmico local. A modelagem inclui o efeito da temperatura de serviço em Jaboatão, que oscila entre 22°C e 32°C e influencia a viscosidade do material.
Análise estrutural não linear com isolamento
Executamos o modelo estrutural no domínio do tempo com integração direta de Newmark, aplicando os acelerogramas sintéticos compatíveis com o espectro da NBR 15421. Verificamos derivas de piso, esforços axiais nos pilares do primeiro nível e a estabilidade dos isoladores sob carga vertical excêntrica.
Ensaios de recebimento e monitoramento permanente
Realizamos testes de compressão cíclica nos isoladores antes da instalação, seguindo os protocolos da NBR 16843. Após a montagem, instalamos acelerômetros triaxiais sincronizados via GPS que registram a resposta da estrutura isolada a eventos sísmicos e vibrações ambientais ao longo da vida útil.
Parâmetros típicos
Dúvidas comuns
Qual o custo aproximado de um projeto de isolamento sísmico de base em Jaboatão dos Guararapes?
O investimento para um projeto de isolamento sísmico de base em Jaboatão dos Guararapes parte de R$ 100.000, considerando uma estrutura de médio porte com até oito isoladores. Esse valor cobre a campanha de ensaios geofísicos (MASW e refração), a modelagem dinâmica não linear com time-history e o dimensionamento completo dos dispositivos. O custo final varia conforme o número de isoladores, a complexidade da superestrutura e a necessidade de ensaios de protótipo para validação do fabricante.
O isolamento sísmico de base é viável em terrenos com argila mole como os das várzeas do rio Jaboatão?
Sim, e é exatamente nesses terrenos que o isolamento sísmico de base se torna mais vantajoso. As argilas orgânicas das várzeas do rio Jaboatão amplificam as ondas sísmicas na faixa de 0,5 a 1,0 segundo, coincidindo com o período fundamental da maioria das edificações convencionais. Ao projetar uma estrutura isolada com período acima de 2,5 segundos, deslocamos a resposta para fora da faixa de amplificação do solo mole, reduzindo as forças transmitidas à superestrutura. O dimensionamento dos isoladores considera recalques diferenciais típicos desses depósitos e inclui uma sobreespessura de elastômero para acomodar rotações sem travar o mecanismo.
Quais ensaios geotécnicos são necessários antes de projetar os isoladores sísmicos?
A campanha mínima inclui MASW para obter o perfil de Vs30 e o período fundamental do terreno, refração sísmica para identificar a profundidade do embasamento, e sondagens SPT ou CPT para caracterizar as camadas compressíveis que suportarão os isoladores. Se houver presença de aterro sobre mangue, executamos também ensaios de permeabilidade in situ e adensamento para prever a evolução dos recalques e sua influência na estabilidade dos dispositivos ao longo do tempo.
Quanto tempo leva para concluir um projeto de isolamento sísmico de base completo?
O prazo típico é de 45 a 75 dias corridos, dividido em três etapas: campanha de campo (5 a 10 dias, incluindo mobilização e execução dos ensaios geofísicos e geotécnicos), processamento de dados e modelagem sísmica (20 a 30 dias), e dimensionamento final com emissão do memorial de cálculo e desenhos técnicos (15 a 25 dias). Esse cronograma pode ser comprimido para 30 dias em projetos urgentes, desde que a campanha de campo não coincida com períodos de chuva intensa que inviabilizem o trânsito nos acessos às várzeas de Jaboatão.
