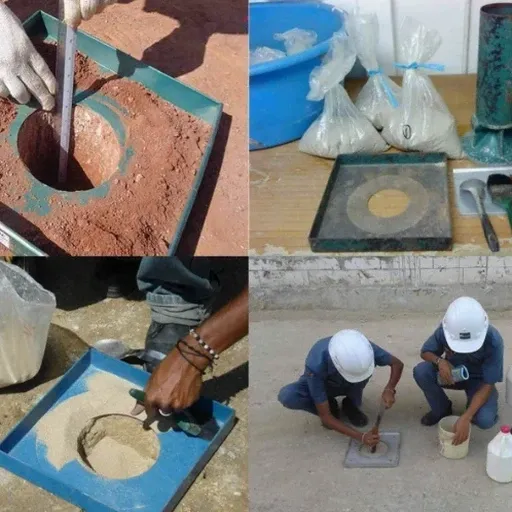

A maior falha que se vê em obras de terraplenagem na Região Metropolitana é aprovar aterros só com nota fiscal de equipamento. O rolo compressor passa, a aparência fica boa, mas o grau de compactação não atinge o mínimo normativo. Em Jaboatao dos Guararapes, com chuvas concentradas entre março e agosto e solos residuais de granulito que perdem resistência rápido quando mal adensados, o ensaio de cone de areia é o método direto que elimina a dúvida. Coletamos amostra indeformada em furo de 15 cm, medimos volume real com areia calibrada e determinamos a massa específica seca in loco. O resultado sai em horas e o fiscal da obra tem o dado que precisa para liberar a camada. Em paralelo, quando o perfil exige prospecção mais profunda, integramos com sondagens SPT para correlacionar a resistência do pacote compactado com o substrato natural.
Se o grau de compactação não atinge 95% do Proctor normal, a camada perde capacidade de suporte progressivamente com a infiltração de água — o cronograma da obra é o menor dos prejuízos.
Abordagem e escopo
Contexto geotécnico local
A geologia de Jaboatao dos Guararapes combina solos residuais de granulito na porção oeste e sedimentos aluvionares nas planícies dos rios Jaboatão e Pirapama. Nesses aluviões, a fração fina siltosa responde mal à vibração e perde compactação com ciclos de molhagem e secagem. Sem o cone de areia, a falsa sensação de plataforma firme engana até engenheiro experiente. O risco real aparece nos primeiros 200 mm abaixo da superfície: uma camada fofa de 15 centímetros é suficiente para gerar recalque por adensamento quando o piso recebe tráfego de empilhadeira. Em bases de pavimento flexível, a densidade abaixo de 95% do Proctor intermediário compromete o módulo de resiliência e a serventia do pavimento em menos de dois anos. O ensaio de densidade in situ é o único controle de campo que mede diretamente o que a norma exige para liberar a camada. Complementar com granulometria e limites de Atterberg ajuda a entender se a queda de densidade veio de variação no teor de finos ou de energia de compactação insuficiente.
Normas técnicas vigentes
ABNT NBR 7185:2016 – Solo – Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 7182:2016 – Solo – Ensaio de compactação (Proctor), ABNT NBR 6457:2016 – Amostras de solo – Preparação para ensaios de compactação e ensaios de caracterização
Serviços técnicos associados
Controle de compactação por cone de areia em aterros e reaterros
Execução de malha de pontos conforme projeto de terraplenagem, com determinação de massa específica seca in situ e grau de compactação comparado à energia Proctor. Relatório técnico com registro fotográfico e ART.
Verificação de densidade em bases e subleitos de pavimentos
Ensaio em camada final de base granular ou subleito compactado, com medição de desvio de umidade em relação à ótima. Atende às exigências de fiscalização de obras viárias e de pátios industriais.
Parâmetros típicos
Dúvidas comuns
Qual o custo médio de um ensaio de densidade pelo cone de areia em Jaboatao?
O investimento por ponto de ensaio parte de R$ 100, considerando a campanha mínima de cinco pontos na mesma frente de obra. O valor final depende da quantidade de pontos, da distância de deslocamento da equipe e da urgência na entrega do relatório. Para campanhas acima de 30 pontos, aplicamos condição especial.
Em que tipo de solo o método do cone de areia não é recomendado?
O método não é adequado para solos com pedregulhos acima de 19 mm ou com matacões, pois a cavidade perde a geometria regular e a areia invade vazios que distorcem a leitura de volume. Nesses casos, a ABNT NBR 7185 recomenda substituir pelo método do óleo ou avaliar o uso de densímetro nuclear onde a regulamentação permitir.
Quantos pontos de ensaio a norma exige por camada de aterro?
A ABNT NBR 7185 não fixa número absoluto — a frequência é definida no projeto de terraplenagem. Como referência prática, adota-se um ponto a cada 200 m² por camada compactada, com distância mínima de 1 metro entre pontos e borda da plataforma. Em obras viárias, a malha costuma ser de 1 ponto a cada 100 metros lineares de pista.
O ensaio de cone de areia serve para liberar base de pavimento flexível?
Serve e é exigido pelas concessionárias de rodovias. O grau de compactação mínimo para base granular costuma ser 100% do Proctor intermediário ou modificado, dependendo do tráfego previsto. Medimos a densidade in situ, comparamos com a energia de referência do projeto e emitimos o laudo na hora para liberação da camada.
